一、概 述
該監測系統，可全天候監測管道吊桿的荷載和變力彈簧組件的位移量。并上傳到遠端服務器，進行統籌分析，可達到故障預測和輸出運行報表等功能。該系統基于超低功耗無線物聯網技術，安裝簡易，維護量小，成本低廉。
二、產品原理
在管道支承系統里的各個支承、吊點中，接入相應的力值傳感器和位移傳感器，將得到的信號經數字化處理后，以無線傳輸形式傳輸?shù)叫盘柦邮罩行模盘柦邮罩行模o線接收基站）再把信號傳輸?shù)胶笈_數據處理平臺，由數據管理軟件把匯集的數據按各種任務的數學模型,進行存儲、分類、運算、比對,最后由各個任務模型得出的結果，由顯示終端，通過直觀、清晰、形象的界面顯示出來。

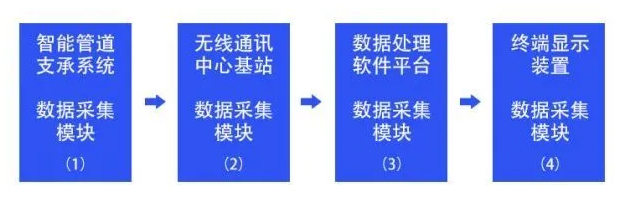

圖1 結構框架

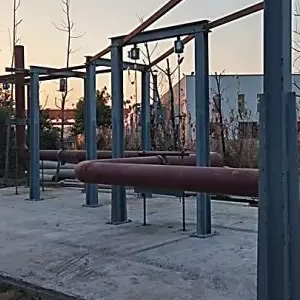

本產品由1.智能管道支承系統; 2.無線通訊中心基站; 3.數據處理軟件平臺;4.終端顯示裝置組成。這四個部分，分別完成了數據采集、數據傳輸、數據處理、數據顯示功能。從而實現大型管道的在線測量，實時顯示，數據分析，預警報警等功能。
三、功 能
1、能實時檢測管道在工況下各支承點的荷載和位移，填補了電廠在線檢測中的一個盲區。
2、能及時發現管道支承件的疲勞、斷裂、失效并實時報警，以保障管道的安全運行。
3、能實時準確檢測到管道在熱態工況下的荷載點，對其進行合理調整和重點跟蹤檢測。
4、通過采集的累積數據，運用數據分析軟件，可對管道支承件運行進行安全性評估，以此實踐支吊架壽命的科學管理。
5、在冷態情況下，可利用該系統對管線上各支承點的荷載進行合理調整、優化管線荷載的分布。
四、特 點
1、各荷載、位移傳感器均根據支吊架技術要求開發的專用異型傳感器，使之安裝時不影響吊點尺寸鏈和接口尺寸的對接。
2、所有信號傳輸均采用無線傳輸，使之安裝更加簡潔、便利。
3、終端顯示更加方便、簡單。只要有網絡、電腦、智能手機，隨時隨地可實時監測運行中的數據。
